客户案例：全域数字化检测解决方案，赋能骨科植入物高精度量产质控

全域数字化检测解决方案：赋能骨科植入物高精度量产质控

传统检测痛点突出：产能与精度受限

工厂多依据客户定制规范生产膝关节植入物，对检测的精准性、重复性要求极高。但产品部件异形曲面多，传统单点接触式CMM坐标测量机检测难度大、耗时久，且仅能检测少量特征，无法满足客户多参数检测需求。同时，CMM操作门槛高、对环境及人员技能要求严苛，进一步制约了检测效率与产能，成为生产核心痛点。

引入马路科技蔡司全自动三维扫描 检测方案

马路科技工业质量解决方案商，是蔡司工业测量系列授权代理商，马路科技专注蔡司工业CT,三维扫描仪,X-RAY检测设备,三坐标测量机.提供测量钛粉,标签点，蔡司测针,吸盘探头等配件及蔡司测量设备的售后服务。

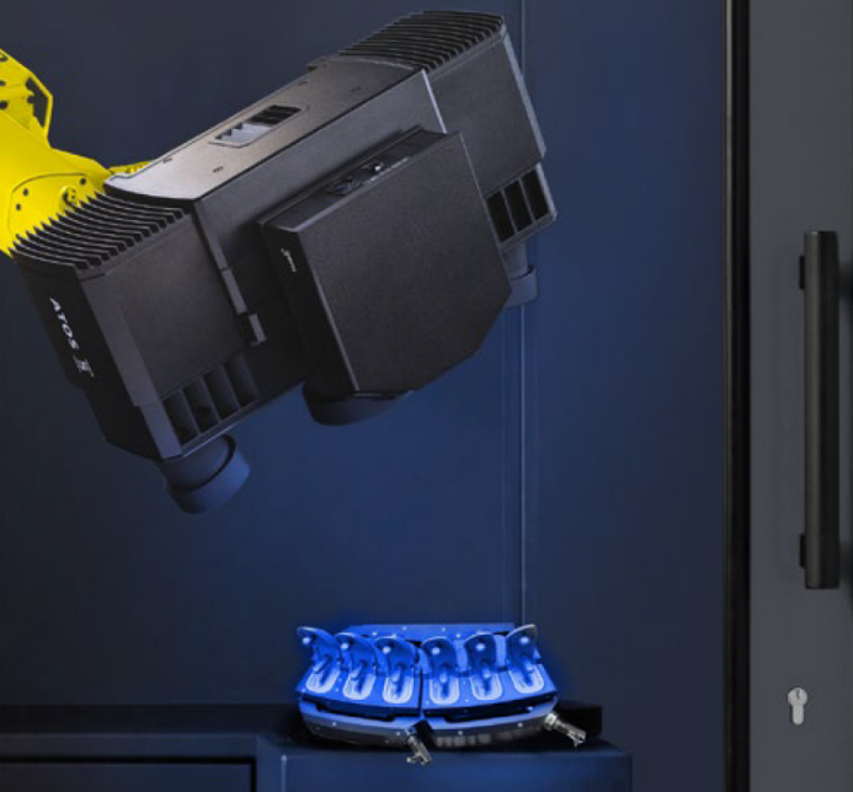

2019年，Orchid自动化团队为破解检测难题、压缩检测时长、扩充检测数据量，启动技术升级项目。经过严苛的量具重复性和再现性（R&R）验证，工厂采购搭载ZEISS INSPECT及VMR虚拟计量模块的蔡司ATOS蓝光三维扫描系统，实现产品生产、过程、成品全流程自动化检测。

该方案通过严苛的量具重复性和再现性（R&R）分析验证，可稳定对标传统CMM行业检测标准，重复性、稳定性优异。Orchid俄勒冈工厂质量工程师主管Frank Sears表示：“市面上现在有很多其他检测系统，但它们无法达到10%的特征公差，而这正是我们期望的目标。”该设备检测公差精度可达特征公差的10%，性能远超市面同类设备，顺利获得客户广泛认可。同时，系统依托蓝光条纹投影技术，可采集全域表面数据，快速构建产品数字孪生模型。

软硬件协同，实现批量自动化检测

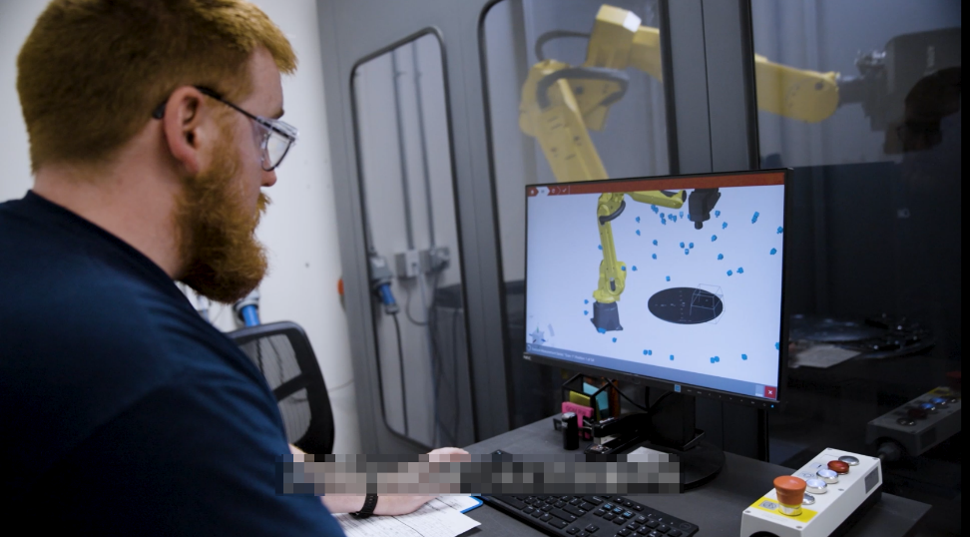

依托VMR软件的Smart Teach离线/在线编程功能，团队可自动优化机械臂扫描角度，保障数据采集完整性。同时联合蔡司技术团队开发定制化检测脚本，结合Kiosk模式实现多部件批量自动化扫描检测。

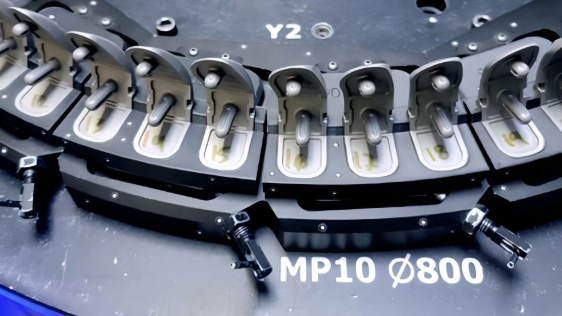

实际作业中，操作员单次可放置24件膝关节植入物，一键启动设备即可完成批量数字化采集。软件可智能拆分多部件三维网格数据、分类存储，自动匹配对应检测模板、完成数据分析并生成检测报告，全程无需人工干预，流程高效闭环。

核心成效：效率、信息量、成本全面优化

01 检测效率大幅提升

传统CMM检测单件产品需4分钟，仅可检测4个特征；40件产品全量检测耗时3小时。采用蔡司ScanBox系统后，同等数量产品检测仅需45分钟至1小时，且可检测更多产品特征，检测维度全面升级。

02 模板适配便捷，适配多场景应用

可快速为不同规格膝关节植入物（胫骨托、股骨假体等）创建专属检测模板，精准检测面轮廓度等核心参数。同时，系统全域三维数据可用于老旧蜡模逆向建模，快速生成数字孪生模型与CAD数模，解决工厂20-25年老旧无数据模具的再生产难题，支撑模具修复与重制。

03 数据可视化，优化客户协作

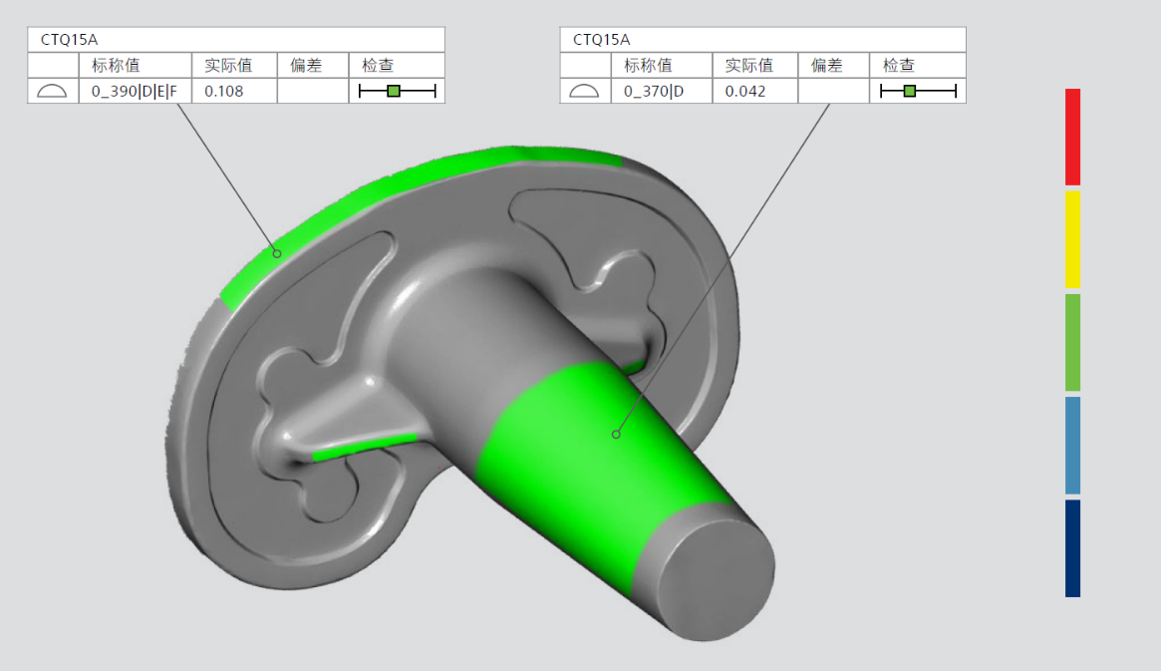

通过ZEISS INSPECT软件可生成三维色差比对图、热图，支持实时旋转分析，精准定位产品高点、瑕疵及返工区域，数据呈现直观清晰。Frank Sears表示：“ZEISS INSPECT 提供了三维表面图 (色差比对图、热图)，我们可以在三维坐标空间中对其进行旋转和实时分析。色差比对图可准确定位高点位置，即需要返工的确切位置，以及其他需要改进的区域，这对我们非常实用。”直观的数据可视化助力高效输出检测报告、顺畅对接客户需求。

04 快速回本，降本成效显著

系统落地12个月内，Orchid凭借两大客户项目快速收回投资，累计完成超10万件铸件检测。目前设备双班次使用率达80%，后续计划新增设备、拓展检测产品品类，实现效率与降本效果翻倍。

Orchid将持续推进蔡司三维扫描技术的客户认证，扩大自动化检测应用范围，以高效、精准、低成本的数字化检测方案，全面赋能骨科植入物智能制造，持续提升产品品质与交付能力。
