骨科制造关注的已经不只是"零件尺寸是否合格"，而是材料、加工、复杂几何和最终表面状态如何共同被控制。

01 从材料开始，骨科制造正在变得更复杂

不同材料和工艺，最终会带来不同的加工响应。以骨螺钉为例，切削热、刀具磨损、排屑以及表面光洁度控制等问题层出不穷；与此同时，微创手术的发展还在推动骨螺钉进一步向小型化和复杂化发展。

这意味着，骨科及齿科植入器械制造行业面临的并不是单一的高精度加工问题，而是：材料越来越难加工，零件越来越小，几何越来越复杂，公差和表面质量要求却越来越高。

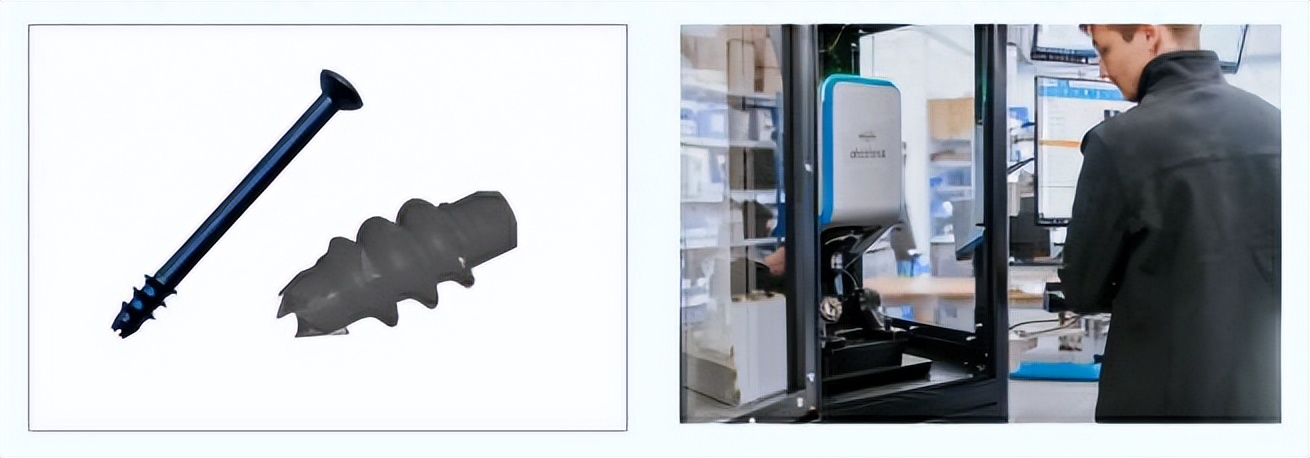

02 一颗骨螺钉，为什么不能只测外径？

从外观看，骨螺钉是一种回转类零件；但真正进入质量控制阶段，需要评价的参数远不止外径。典型几何特征包括：螺纹牙距、牙型角、芯径、外径、圆角、螺钉头部结构、尖端几何，以及不同特征之间的位置关系。

Bruker Alicona 针对骨螺钉的测量应用中，就包括螺纹轮廓及头部几何的三维测量，并将测量结果与技术图纸中的标称值和公差进行比较。它并不是由几个彼此孤立的尺寸组成，而是一套连续的三维功能几何。

如果加工已经进入高效率、高重复性的生产流程，而检测仍然依赖大量人工取点、多个设备之间反复装夹，那么测量本身就可能成为质量控制流程中的下一道瓶颈。

03 从"几个尺寸"转向完整三维几何

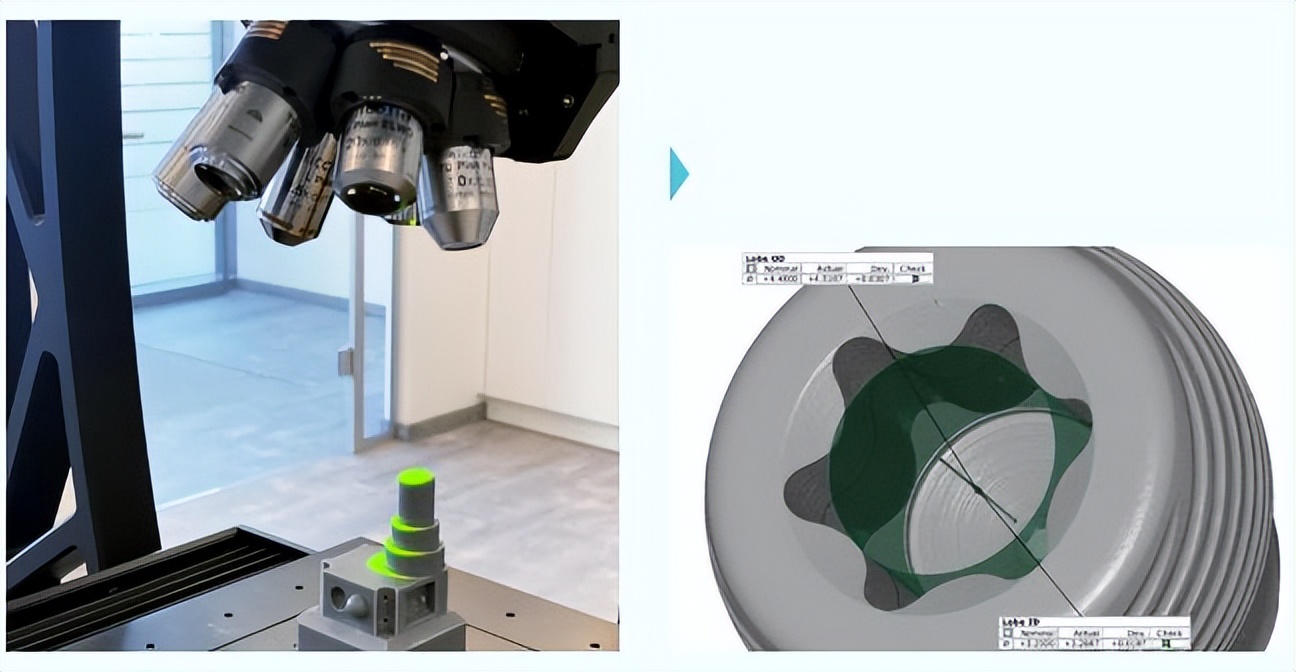

对于这类复杂微型零件，更完整的三维数据具有明显优势。InfiniteFocus G6 通过 Real3D 技术，从不同角度获取零件表面数据，可实现复杂零件的 360° 几何测量，并支持与 CAD 数据进行直接比对。

这意味着质量工程师可以进一步观察：偏差发生在哪里？是局部特征异常，还是整个螺纹轮廓存在系统性偏移？实际零件与 CAD 之间的偏差是否集中在某一功能区域？

04 骨科零件真正棘手的地方，还在"表面"

另一个非常值得注意的方向，是表面处理。包括等离子涂层、微弧氧化、电解抛光、钝化等工艺。这些工艺对于计量来说都有一个共同点：零件几何没有消失，表面状态却发生了变化。

因此，在表面处理之后，仅验证外形尺寸通常不能完整描述制造结果。需要进一步评价的可能包括：表面粗糙度、纹理分布、局部缺陷、边缘状态以及不同区域之间的表面一致性。

05 一台设备，同时看"形状"和"粗糙度"

传统质量控制中，尺寸和粗糙度往往由不同设备完成。但医疗植入物通常同时具有：复杂曲面、螺纹、微小圆角、陡峭侧壁，以及光滑甚至高抛光表面。

InfiniteFocus G6 的技术思路恰恰是将这两类任务放进同一个光学三维测量系统中。系统以一个光学传感器完成形状和表面粗糙度测量，支持 Ra、Rq、Rz 以及 Sa、Sq、Sz 等二维和三维粗糙度参数。真正回答了："某一个功能区域的几何偏差，与这一位置的实际表面状态之间有什么关系？"

06 高抛光关节植入物：完全不同的测量挑战

如果说骨螺钉的难点在于螺旋几何，那么膝关节、髋关节等植入物面对的则是：大曲面 + 高光洁度表面。

光学测量高抛光表面的困难在于，表面反射特性可能导致数据获取不稳定。InfiniteFocus G6 采用的 Advanced Focus-Variation 针对光滑、反光和高抛光表面扩展了高分辨率测量能力；同时，Vertical Focus Probing 可以对 90° 及以上的垂直陡峭侧壁进行光学侧向探测。

07 测量对象正在从"零件"走向"制造过程"

如果把材料、加工、后处理和检测连在一起，会得到一条非常清楚的制造链：

材料 → 成形/机加工 → 表面处理 → 几何与表面检测 → 质量评价

一个测量系统真正进入生产流程之后，数据就不只是检验报告中的几个数字，而是回答制造过程中的问题：加工结果是否稳定？表面处理前后发生了什么变化？批次之间能否保持一致

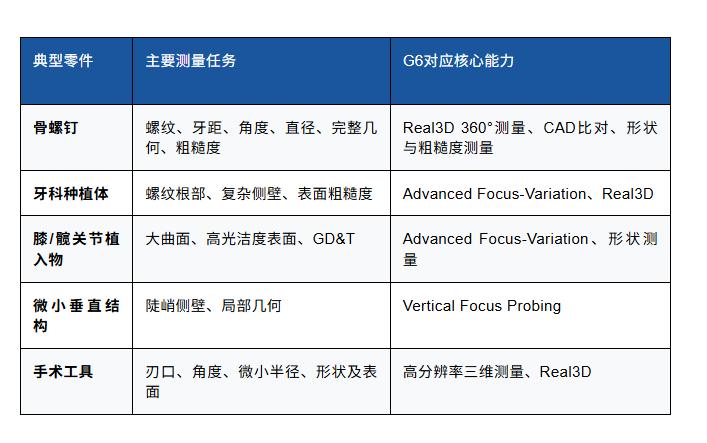

08 InfiniteFocus G6 核心应用全景

Bruker Alicona | InfiniteFocus G6

形状与表面粗糙度，一套光学三维测量系统完成。
