汽车歧管的设计，难的不是"画出来" 而是"改得动"

汽车歧管看起来只是"几根管子连在一起"。真正做过的人知道：画出外形不难，难的是每一次改动之后，内部流动到底变成什么样。

01一个"看起来简单"的零件

无论是进气歧管、排气歧管，还是热管理系统中的流体分配歧管，它们的核心任务其实是同一件事——让流体在多个支路之间完成汇集或分配。

而在这件事上，几乎没有"差不多"的空间。流道直径、截面变化、分支角度、局部曲率，其中任何一个参数的细微调整，都可能改变内部的速度场、压力分布，以及各支路之间的流量分配。

更麻烦的是，在传统制造路径里，设计必须迁就工艺：分型面放在哪、能不能顺利脱模、刀具够不够得着。设计师想让流道顺着流场走，工艺往往先摇头。

02 第一重门：复杂流道，怎么"改得动"

歧管内部通常包含多个分支、多处转弯以及连续变化的截面。为了同时满足空间布局与流动需求，工程师需要不断调整流道直径、分支位置、曲率以及局部过渡。

传统建模方式是"特征堆叠"：改一个分支，牵动一整串特征，模型越到后期越不敢动。

依托 VoxelDance Design（VDD）的隐式建模与参数化设计能力，复杂流道可以更灵活地构建和修改。减少反复处理复杂模型的工作量——这句话听起来朴素，但它是后面所有迭代能够发生的前提。

第二重门：几何光滑，不等于流动合理

一个几何上足够平滑的流道，并不意味着内部流动一定合理。这是复杂流体部件设计中最容易被忽略的一层。

• 流量分配：分支位置和截面尺寸，会影响各支路之间的流量分配

• 局部速度梯度：截面与方向的连续变化，可能形成局部速度梯度

• 压力变化：汇流、分流和转弯区域的几何形态，会影响压力变化与整体流动状态

借助 VDD 的流体仿真，工程师可以进一步分析复杂流道内部的速度场、压力场和流动路径，并将结果直接反馈到下一轮设计中。

这一步真正的价值，不是"出一张漂亮的云图"，而是让每一次几何改动都能被及时判断。改完之后行不行，不用等到样件装到台架上才知道。

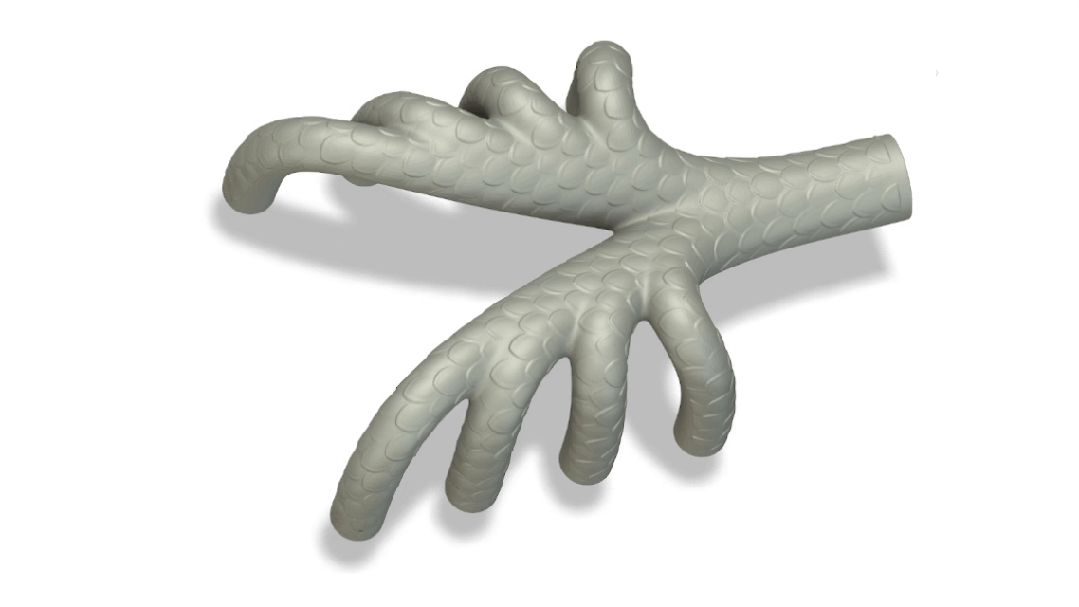

第三重门：表面也能成为设计的一部分

除了内部流道，零件表面同样可以参与设计。针对不同应用需求，特定的表面纹理可以用于增加表面积、构建局部功能结构，也可以承担产品标识与外观设计等作用。

借助 VDD 的贴图纹理功能，二维图案可以快速映射至复杂曲面，转化为实际的三维几何特征。相比在复杂曲面上逐一构建纹理，这种方式更灵活，也更适合反复迭代的场景。

流体仿真结果

把三重门接进同一条工作流

汽车歧管是一个典型的复杂流体部件。真正的设计挑战，从来不只是"构建出复杂流道"，而是如何在空间约束与性能要求之间不断调整，并及时判断每一次几何变化带来的影响。

这正是漫格科技与华曙高科合作探索的方向：以 VoxelDance Design 的复杂几何设计与流体仿真能力，结合增材制造技术，打通从设计、仿真到制造的一体化开发流程。

作为华曙高科的授权代理与漫格科技的合作伙伴，马路科技正站在这条链路面向客户的这一端——从软件选型、工艺验证，到设备落地与零件检测，客户不必自己在软件、设备与检测之间来回对接。

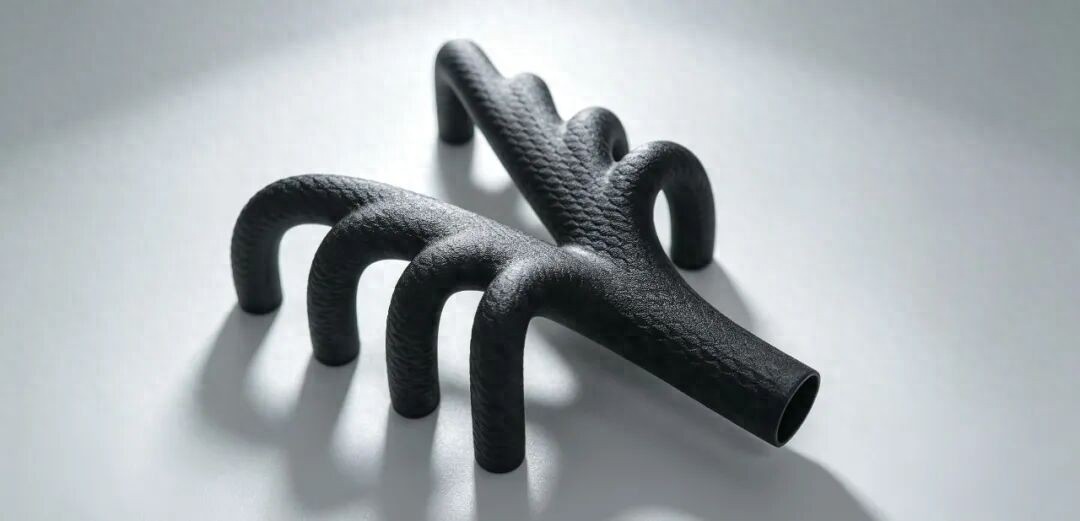

值得一提的是，隐式建模与增材制造之间存在天然的适配关系——复杂流道、随形结构、整合式构型，在增材路线上不再受模具与刀具的约束。几何自由度第一次真正交回到设计端。

当设计与分析能够持续相互反馈，工程师就能把更多时间投入到方案本身——更快完成迭代，也更充分地探索设计空间。

马路科技在增材制造的后半程提供完整的检测闭环，从一条流道到一个零件，从经验驱动的反复试错，到仿真驱动的持续迭代。
